电性能测试台

IDG/GEN 电性能智能检测设备

多通道电阻、绝缘、抗电强度智能综合测试平台

---

产品概述

IDG/GEN 电性能智能检测设备是成都艾特新技术发展有限公司专为电子装配与工业检测行业开发的多功能电性能测试平台。产品集成电阻测试、绝缘电阻测试与高压抗电强度测试于一体，支持多通道自动切换、高压输出、自动放电、测试过程管理和结果追溯，全面满足企业在生产、检验与研发环节的电性能测试需求。

系统采用工业控制计算机作为主控平台，搭配模块化功能测试单元及通道切换模块，构建高集成度、高可靠性、高自动化程度的智能测试环境。产品广泛应用于线束、电连接器、电子模块、电控组件等部件的出厂检测与合格性验证。

---

产品特点

• 集成电阻、绝缘电阻、耐压抗电测试功能于一体，测试模式灵活
• 高电压输出能力，支持 AC 与 DC 模式，覆盖多种工况需求
• 多通道切换板支持全自动接点转换，适配复杂测试任务
• 电流、电阻测试精度高，内置自动放电保护机制
• 工业计算机控制，测试过程高度自动化，可避免人为干扰
• 软件界面友好，支持任务编号管理、历史数据导出与打印
• 适配多种测试电缆接口，可配置特定型号工装方案
• 可根据不同产品型号快速调用测试参数模板，提升测试效率
• 数据库管理系统支持自动存储与筛选，便于批次追踪与质量控制

---

技术参数

1. 电阻测试模块

项目	参数
测量范围	0.1μΩ ～ 110MΩ
量程范围	20mΩ、200mΩ、2Ω、20Ω、200Ω、2kΩ、20kΩ、100kΩ、1MΩ、10MΩ、100MΩ
精度	基本误差不大于 0.01%

2. 绝缘电阻测试模块

项目	参数
输出电压	0.10kV ～ 1.00kV ±2%
测量范围	0.1MΩ ～ 10.0GΩ
精度	0.10MΩ～999MΩ：±10% + 2字；1.00GΩ～10.0GΩ：±20% + 2字
放电功能	自动放电（测试结束后自动执行）

3. 耐压抗电测试模块

项目	参数
输出电压	AC：0.05kV～5.00kV ±2%；DC：0.05kV～6.00kV ±2%
测试电流范围	AC：1μA～20mA；DC：0.1μA～10mA
精度	±2%读数 + 5字
放电功能	DC 模式下支持快速自动放电

4. 系统通用参数

项目	参数
控制方式	工业控制计算机 + RJ45 接口控制模块
通道切换	支持多通道自动切换（最多可配置50PIN）
工作温度	0℃ ～ 50℃
设备尺寸	主柜体约 1600mm × 600mm × 800mm
软件功能	参数设置、测试流程管理、数据记录与导出、权限控制、报告打印
软件界面语言	简体中文（可定制其他语言）

---

系统组成

1. 工业控制主机（内置控制软件、数据库、任务管理）
2. 测试功能切换模块（支持三类测试功能自由切换）
3. 通道切换模块（自动控制测试点转换）
4. 高压输出单元（适用于绝缘与抗电测试）
5. 多功能测试电缆（每种产品型号配专用连接工装）
6. 测试联接面板（标准航空插座，50PIN 可配置）

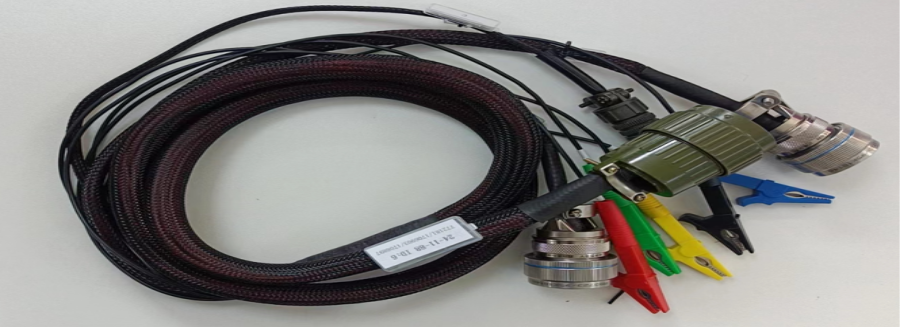

测试联系接线缆（示例）

---

软件功能模块

模块名称	功能描述
参数设置	录入/编辑不同产品型号的测试模板、编号、规格等信息
功能测试	支持选择测试项目（电阻/绝缘/抗电），自动完成全流程测试
数据管理	支持历史数据检索、模糊搜索、任务号归类、报表管理
权限设置	操作员与管理员分级管理，限制敏感参数更改
报告导出	生成测试数据报表，支持预览、打印、导出多种格式
状态监控	实时显示测试状态、电压、电流、连接状态等关键参数

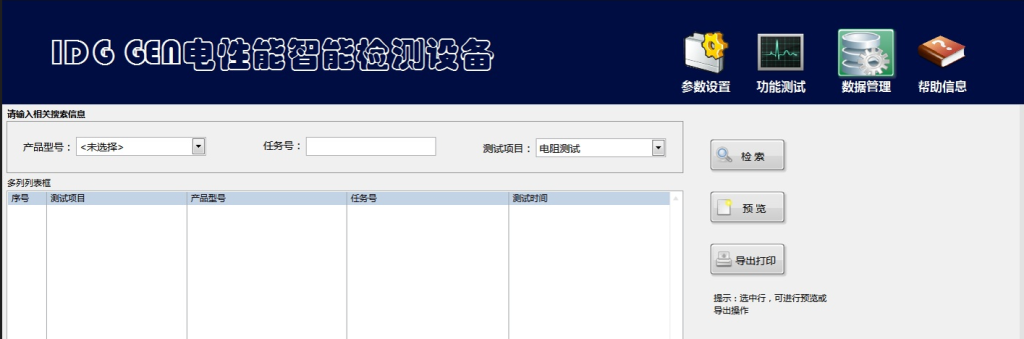

软件数据管理界面（示例）

---

典型应用

• 电连接器产品成品出厂检测
• 线束及多芯缆线电气性能批量测试
• 高压组件的耐压性能验证及筛选
• 军工电子产品质量控制与检测环节
• 仪器仪表类产品的出厂前安全性能测试
• 自动化测试工装平台中的电气检测子系统

---

定制与扩展支持

• 支持非标接口工装定制
• 支持扩展通道模块（可达百余通道自动切换）
• 软件可升级为 MES 系统对接版，提供数据上传接口
• 可定制自动夹具/台架联动方案
• 支持远程调试与异地协同测试部署方案

---

售后服务

• 产品质保期 12 个月，质保内免费更换或维修非人为故障部件
• 软件终身免费升级，支持按需功能扩展
• 提供操作培训、调试指导与使用视频教程
• 接口开放，支持用户自研系统集成
