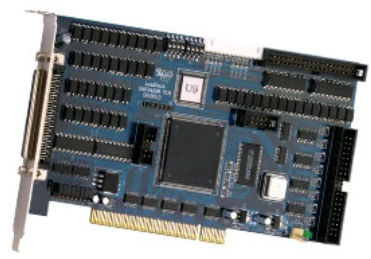

IT-9725 可编程高速开关输出及光隔离输入控制卡
工业级数字量控制与状态采集解决方案
产品概述
IT-9725 是成都艾特新技术发展有限公司推出的一款基于 PCI 总线架构的可编程数字量控制卡，集成 16 路高速可编程开关输出通道与 16 路光电隔离数字输入通道，广泛应用于工业自动化控制、过程联动、远程设备启停、数字信号采集等场景。
产品具备稳定的硬件驱动能力，所有输入通道均具备光电隔离特性，可有效避免工业环境下的干扰与电气冲击，同时输出通道具备常开/常闭配置能力，便于对接不同类型的控制设备。每路通道均配有状态指示灯，便于运行状态实时监测和维护。
主要功能特点
- 标准 PCI 总线接口，兼容性强，适配主流工控平台；
- 提供 16 路可编程高速开关输出，部分通道支持常闭控制；
- 支持输出通道状态实时 LED 指示，便于运行监控；
- 集成板载继电器驱动电路，提升控制动作的响应速度与稳定性；
- 提供 16 路光隔离输入，使用 TLP521-4 高可靠性光耦元件；
- 输入支持极性识别及宽范围电压识别（0–24VDC）；
- 支持跳线配置输入通道为光隔离/非光隔离模式；
- 支持多卡并联扩展，满足大规模 I/O 控制需求；
- 接线端子输出，布线清晰简洁，系统维护方便。
技术参数
高速开关输出部分
| 项目 | 参数 |
|---|---|
| 通道数 | 16 路（0–7 通道支持常开/常闭；8–15 通道为常开） |
| 输出电压 | 120VAC / 0.5A 或 24VDC / 1A |
| 触点电阻 | ≤10mΩ |
| 开关时间 | 约 1ms |
| 驱动线圈电压 | +12V @ 20mA |
| 通道状态显示 | 每路配发光二极管，指示开/关状态 |
光隔离输入部分
| 项目 | 参数 |
|---|---|
| 输入通道数 | 16 路光电隔离输入 |
| 光隔器件 | TLP521-4 |
| 输入信号类型 | DC（有极性） |
| 输入电压范围 | 0～24VDC |
| 输入电平识别 | 低电平：0～1.4V；高电平：1.6～24V |
| 输入阻抗 | 560Ω |
| 隔离耐压 | 1500VAC |
| 响应时间 | ≤100μs |
其他参数
| 项目 | 参数 |
|---|---|
| 工作温度 | 0～50℃ |
| 存储温度 | -20～80℃ |
| 相对湿度 | 5%～90%（无凝露） |
| 功耗 | +5V @ 150mA |
| 板卡尺寸 | 154mm × 106mm |
应用领域
- 工业设备远程启停与动作控制系统
- 数字量开关状态监测与报警平台
- 自动测试工装平台中的继电器触发与信号采集
- 多路数字输入输出联动控制系统
- 教学实验设备中的硬件电控模块
- 化工、冶金、电力等行业的远程控制/状态获取系统
产品优势
- 支持光电隔离，有效防止干扰和回路共地引起的误动作
- 提供常开/常闭输出通道，适应多类型负载设备
- 输出通道具备高速响应能力，适用于快速切换场合
- 所有通道状态可视化显示，便于巡检维护
- 支持多卡扩展，满足复杂场景的大规模 I/O 控制系统部署需求
选型与配套建议
IT-9725 可与我公司系列模拟量采集卡（如 IT-9812/PCI）协同构成完整的数字量 + 模拟量混合控制系统。适用于设备控制端开关信号输出、系统状态监测、继电器联动控制等场合。
支持定制通道数、电气隔离等级、通信协议等功能。如有系统集成与项目定制需求，欢迎与我司技术团队联系。
