多工位试压系统

IT-JK04C5-4 多工位试压系统

高效、安全的多工位承压设备检测解决方案

---

产品概述

IT-JK04C5-4 多工位试压系统是成都艾特新技术发展有限公司面向油气田、管材站及压力设备检测中心推出的高性能检测平台。系统具备 4 个独立测试工位，可根据用户需求扩展至更多工位，支持多件承压设备同时进行强度试验与液密封试验，大幅提升检测效率。

产品严格符合 SY 行业标准、国家压力容器检测规范 及 API 国际标准，能够对防喷器、节流/压井管汇、阀门、井口装置及各类承压工具进行可靠测试。

系统采用集中控制、远程监控与全自动数据采集方式，实现人机隔离操作，保障人员安全，同时提升测试过程的智能化与可追溯性。

---

主要功能特点

1. 多工位并行测试：支持 4 个工位同步或分时测试，可扩展至更多工位，满足批量检测需求。
2. 安全隔离设计：通过远程控制与视频监视，确保操作人员与高压现场完全隔离，保证人身安全。
3. 集中控制平台：液压控制、加压泵组、卸压阀组集成于控制室内，操作简单、自动化程度高。
4. 灵活液路控制：可完成防喷器液压卡箍控制、试压管汇控制、强度/密封试验及组合试验。
5. 数据自动采集与存储：实时采集多通道压力数据，支持手动/自动控制，保证试验结果准确可靠。
6. 远程视频监控：高清摄像机与红外报警系统，实现全方位远程监控，试压过程清晰可见。
7. 人性化设计：支持选配垂直提升平台、水平旋转平台和上注水系统，提升操作便利性。

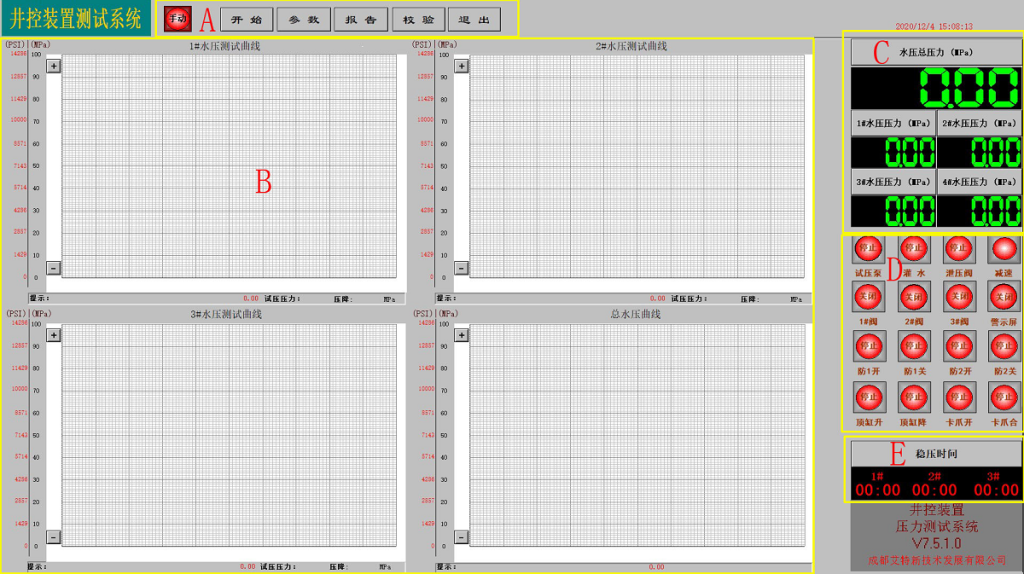

测控软件界面如下：

A区：手动/自动状态指示，功能按钮。
B区：多工位各监测传感器压力曲线。
C区：各传感器压力值LED数码灯显示。
D区：各控制按钮运行状态，红色表示停止，绿色表示正在运行。
E区：各被试件稳压倒计时显示，进入稳压流程后计时牌按设定的时间倒计时，时间到达设定值系统自动打开对应泄压阀。

---

技术参数

项目	指标说明
总功率	18 kW
系统最大压力	160 MPa
测试工位数	4 个（可扩展）
采集精度	12 bit，400 kHz 采样
传感器精度	0.25 级（0–150 MPa）
摄像机数量	4 个（可扩展）
红外报警	100 米范围
操作台尺寸	1200 × 1000 × 1200 mm
选配功能	垂直提升/水平旋转平台，上注水系统

---

应用领域

• 油田防喷器检测及维护
• 管汇、阀门、井口装置承压试验
• 压裂、试油、试采作业设备检测
• 各类承压工具强度与液密封试验
• 厂站及检测中心压力设备批量检测

---

产品优势

• 高效率：支持多工位并行试验，大幅提升检测能力
• 高安全性：远程控制 + 视频监控 + 红外报警，保障操作人员安全
• 高智能化：自动采集、自动存储、自动稳压与卸压，减少人为误差
• 高扩展性：工位数与功能模块可根据用户需求灵活扩展
• 高适配性：符合行业及国际标准，适用于各类油气田和工业检测场景

---

选型与配套建议

IT-JK04C5-4 多工位试压系统适合用于 油气田检测站、管材站、压力容器检测中心 等需要批量测试的单位。

如需更大规模的多工位系统，或需与企业信息化系统联动，我公司可提供定制化设计与开发服务。
