防喷器自动注水

井控装置自动注水设备

全自动注水控制系统解决方案（适用于高压试压现场）

---

产品概述

井控装置自动注水设备是成都艾特新技术发展有限公司为井控装备高压试压作业专门研发的全自动注水系统。设备集流量控制、机械定位、电气自动化于一体，由软件系统控制注水动作，实现注水过程的无人值守、精准注水与安全运行。

本设备通过与“井控装置高压检测监控系统”联动，自动识别试压对象型号，调用对应注水量数据库数据，实现标准化、数字化、智能化注水作业，适用于各类防喷器、水压设备等井控类产品的出厂检测、试压现场及维修现场使用。

---

产品特点

• 支持全自动运行，无需人工介入注水过程
• 流量计实时监控注水过程，精准控制注水量
• 通过工业计算机与监控系统进行通信，自动判断注水需求并执行
• 支持自动定位注水头，旋转臂柔性可调节，适配不同结构井控装置
• 系统配备人工操作接口，支持手动操作作为备用方式
• 具有注水完成后自动退回待命位的功能，操作流程流畅高效
• 软件界面图形化设计，操作逻辑清晰，易于现场使用
• 所有操作状态实时显示，具备异常状态报警提示功能
• 设计遵循高安全性、可靠性、可扩展性、可维护性原则
• 可根据试压坑结构与安装现场定制机械结构参数

---

系统构成

模块	描述
控制系统	工业控制计算机 + 注水逻辑控制软件
电气控制单元	转动控制箱、电磁阀控制模块
注水执行机构	注水头、旋转臂、立柱、管路组件
流量监测单元	精密流量计（与控制系统实时通信）
注水数据库	内置各型号井控装置注水量参数模板
人机交互界面	软件主界面、手动控制按钮、报警提示区域

---

四、工作原理

1. 将测试系统通过测试线缆与井控装置连接
2. 控制系统识别产品型号并自动调取注水参数
3. 电控系统控制旋转臂定位注水头至进水口
4. 电磁阀与手动阀协同控制注水过程
5. 流量计实时检测注水量，达到预设值后停止注水
6. 系统自动放空管路、关闭注水回路，并将注水头退回待命位

---

液压与电气原理

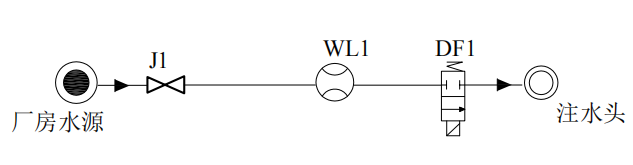

液压控制简图（原理）

• 手动阀 + 电磁阀控制主水路开闭
• 流量计检测实时流量，输出信号给控制系统
• 注水头连接现场水路，由软管与旋转臂组合供水

电气控制原理

• 所有传感器、阀门、执行元件通过控制箱接入主控机
• 通过以太网接口与井控试压系统对接，实现远程自动联动
• 系统支持自动控制 + 手动控制双模式，保障操作安全冗余

---

主要技术参数

项目	参数
注水控制精度	根据流量计反馈自动控制，误差 <±2%
流量计精度	工业级电磁流量计，精度 ±1.5%
电磁阀控制响应	< 200ms
电源要求	AC 220V，50Hz
控制通信方式	RJ45 网络接口，支持 TCP/IP 协议
操作界面	工控机图形界面，支持触摸操作或鼠标操作
注水头定位方式	电动旋转定位，±3°重复精度
安装形式	设备安装于试压坑周边，立柱与旋转臂现场可调
结构定制	支持按试压坑尺寸定制旋转臂长度、立柱高度、软管长度等

---

应用场景

• 井控装置高压试压前自动注水作业
• 防喷器装配厂出厂检测注水流程
• 管汇、水压泵系统自动补水作业
• 高压液体压力容器安全检测前自动灌注
• 无人值守试压平台自动预处理流程
• 流水线测试台前段预填充流程集成

---

优势总结

• 替代人工操作，极大降低劳动强度
• 自动识别测试对象，提升测试效率
• 减少人为误差，提高注水一致性和安全性
• 支持定制化部署，灵活适配不同试压环境
• 可对接企业质量检测系统，实现测试流程数字化归档
• 符合现代化工业设备控制对智能化、可视化、标准化的要求

---

服务与支持

• 支持项目现场勘察、测绘、结构定制
• 提供整机调试、软件安装、远程技术支持
• 提供工装设计图、接线图、软件培训资料
• 产品质保期 12 个月，终身技术支持
• 软件可拓展与上位系统对接（支持定制化开发）
